Descrição

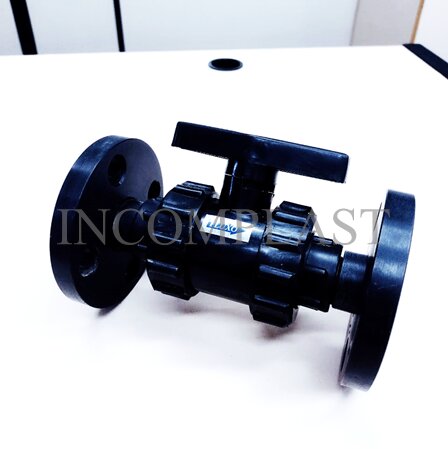

A válvula esfera é composta por um corpo esférico oco, que contém um orifício central. Esse orifício permite a passagem ou bloqueio do fluxo de fluido quando a válvula é operada. Uma das características mais notáveis dessa válvula é a sua capacidade de oferecer um fluxo contínuo e sem obstruções quando totalmente aberta. A esfera dentro do corpo da válvula possui um furo alinhado com a tubulação, permitindo que o fluido passe através dele de maneira suave e eficiente, minimizando a perda de pressão e reduzindo a possibilidade de acumulação de resíduos.

A válvula esférica apresenta uma construção robusta, proporcionando uma vida útil prolongada mesmo em condições operacionais desafiadoras.

A operação da válvula esférica é simples e eficiente. Ela é equipada com uma alavanca ou volante que, quando girada, controla a abertura ou fechamento do fluxo de fluido. A alavanca geralmente é posicionada perpendicularmente ao eixo da válvula, permitindo um controle manual fácil e rápido. Para garantir a segurança e evitar operações acidentais, muitas válvulas esféricas são equipadas com mecanismos de trava ou dispositivos de bloqueio.

A válvula esférica encontra uma ampla variedade de aplicações em diversos setores industriais, como química, petroquímica, alimentos e bebidas, tratamento de água, indústria farmacêutica, entre outros. Ela é ideal para o controle de fluxo em sistemas de transporte de líquidos e gases, onde a resistência química, a durabilidade e a confiabilidade são fundamentais.



Principais Características

• Corpo em polipropileno resistente à corrosão • Alta resistência química • Leve, durável e de fácil instalação • Baixa manutenção



Propriedades Físicas

Indicador	Normas	Valores
Peso específico	DIN 53479 ASTM D792 ISO 1183	0,91 g/cm3
Temperatura mínima e máxima em uso contínuo	—	– 10 ºC + 100 ºC
Absorção de umidade até equilíbrio a 23 ºC c/UR 50%	DIN 53715	0 %
Absorção de água até a saturação	DIN 53495 ASTM D570	0 %



Propriedades Térmicas

Indicador	Normas	Valores
Calor específico à 23 ºC	—	1,7 J/ºK.g
Condutividade térmica à 23 ºC	DIN 52612	0,25 W/ºK.m
Coeficiente linear de expansão térmica à 23ºC	—	150 10-6/ºK
Temperatura máxima de uso em curto período	—	120 ºC
Ponto de fusão	DIN 53736	165 ºC
Temperatura de transição vítrea	DIN 53736	-18 ºC
Temp. distorção sob ISO-R75 método A	DIN 53461 ASTM D648 ISO R 75	65 ºC
Inflamabilidade	UL94	HB



Propriedades Elétricas

Indicador	Normas	Valores
Constante dielétrica a 1000 Hz	DIN 53483 ASTM D150	2,2
Fator de perda dielétrica a 10 Hz	DIN 53483	0,0002
Resistividade volumétrica a 23 ºC 50% RH	DIN 53482 ASTM D257	1017 Ω cm
Rigidez dielétrica	DIN 53481	100 KV/mm
Resistência superficial	DIN 53482	1013 Ω



Propriedades Mecânicas

Indicador	Normas	Valores
Tensão de escoamento à tração	DIN 53455 ASTM D638 ISO R 527	35 MPa
Tensão de ruptura à compressão	ASTM D695	60 MPa
Tensão de ruptura à flexão	ASTM D790	40 MPa
Módulo de elasticidade à tração	DIN 53457 ASTM D638 ISO R527	1100 MPa
Módulo de elasticidade à compressão	ASTM D695	1030 MPa
Módulo de elasticidade à flexão	DIN 53457 ASTM D790	1300 MPa
Alongamento até a ruptura	DIN 53452 ASTM D638 ISO R 527	600 %
Dureza Rockwell	ASTM D785 ISO 2039-2	R64
Resistência à penetração de esfera	DIN 53456 ISO 2039	75 MPa
Tensão de fluência c/ 1% defor. em 1000H	DIN 53444 ISO R 899	4 MPa
Coeficiente de atrito p/ aço refitic. e polido c/ resina a seco	—	0,3



Propriedades Químicas

Indicador	Normas	Valores
Resistência a ácidos fortes	ASTM D543	(+) nota (1) nota (2)
Resistência a ácidos fracos	ASTM D543	+
Resistência à bases fortes	ASTM D543	+
Resistência à bases fracas	ASTM D543	+
Resistência a raios solares	ASTM D543	+ Nota(3)

Notas:

1) A resistência a produtos químicos é diretamente influenciada pela concentração, tempo e temperatura.
2) Atacado somente por alta concentração de ácidos oxidantes.
3) Resiste a vários solventes à temperatura < 80ºC .
4) Resistente a solventes comuns, mas dissolvido por fenóis e ácido fórmico.
5) Alguns materiais tornam-se quebradiços depois de prolongada exposição à luz solar.
—(Solicitar estabilizante aos raios ultravioletas.)

Os dados acima foram retirados de catálogos de processadores e/ou fabricantes da matéria-prima, representando resultados obtidos em experiências, todavia não assumimos compromissos pelos mesmos.


Tabela de Conversão

Diâmetro Nominal

SOLDA	ROSCA
20 MM	1/2″
25 MM	3/4″
32 MM	1″
40 MM	1.1/4″
50 MM	1.1/2″
60/63 MM	2″
75 MM	2.1/2″
85/90 MM	3″
110/125 MM	4″
140 MM	5″
160/180 MM	6″
200/225 MM	8″
250/280 MM	10″
315 MM	12″
355 MM	14″
400 MM	16″
450 MM	18″
500 MM	20″
